Dispositivos de protección

Son dispositivos encargados de desenergizar un sistema, circuito o artefacto, cuando en ellos se alteran las condiciones normales de funcionamiento. Como su nombre lo indica, estos aparatos protegen las instalaciones para evitar daños mayores que redunden en pérdidas económicas. Algunos de ellos están diseñados para detectar fallas que podrían provocar daños a las personas. Cuando ocurre esta eventualidad, desconectan el circuito.

Entre una gran variedad de dispositivos de protección, los más utilizados son los “Interruptores Termomagnético” o “Disyuntores” y los “Interruptores o Protectores Diferenciales”.

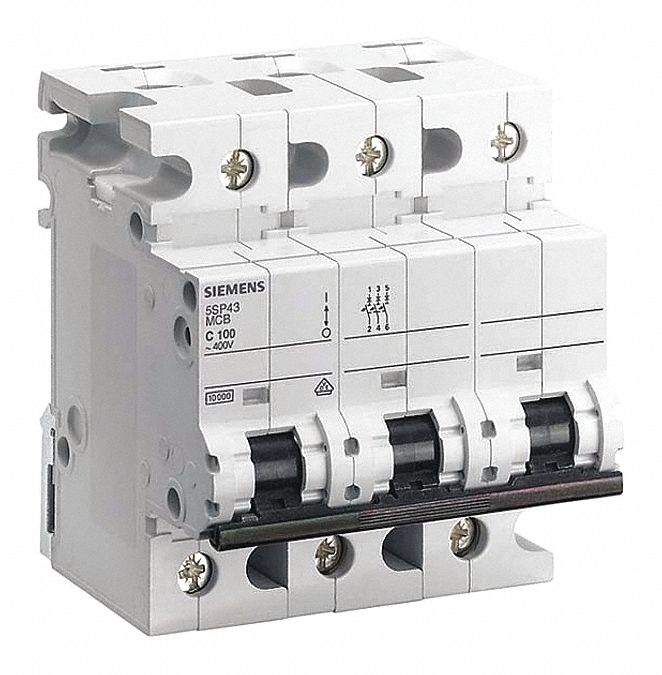

a)    Interruptor Termomagnético o Disyuntor

Es un dispositivo de protección provisto de un comando manual y cuya función consiste en desconectar automáticamente una instalación o un circuito, mediante la acción de un elemento bimetálico y un elemento electromagnético, cuando la corriente que circula por él excede un valor preestablecido en un tiempo dado.

La protección térmica está formada por un bimetal, dos láminas de material con distinto coeficiente de dilatación a la temperatura, rodeadas de un material resistivo. La protección magnética está formada por una bobina, un núcleo móvil y un juego de contactos para cerrar o interrumpir el circuito.

El principio de funcionamiento se basa en dos efectos que produce la corriente eléctrica al circular: el efecto térmico o calórico y el efecto magnético. El diseño de un disyuntor considera esos dos efectos para que, de acuerdo a un determinado valor de corriente, su funcionamiento sea normal, pero al excederse sea detectado por cualquiera de los dos mecanismos.

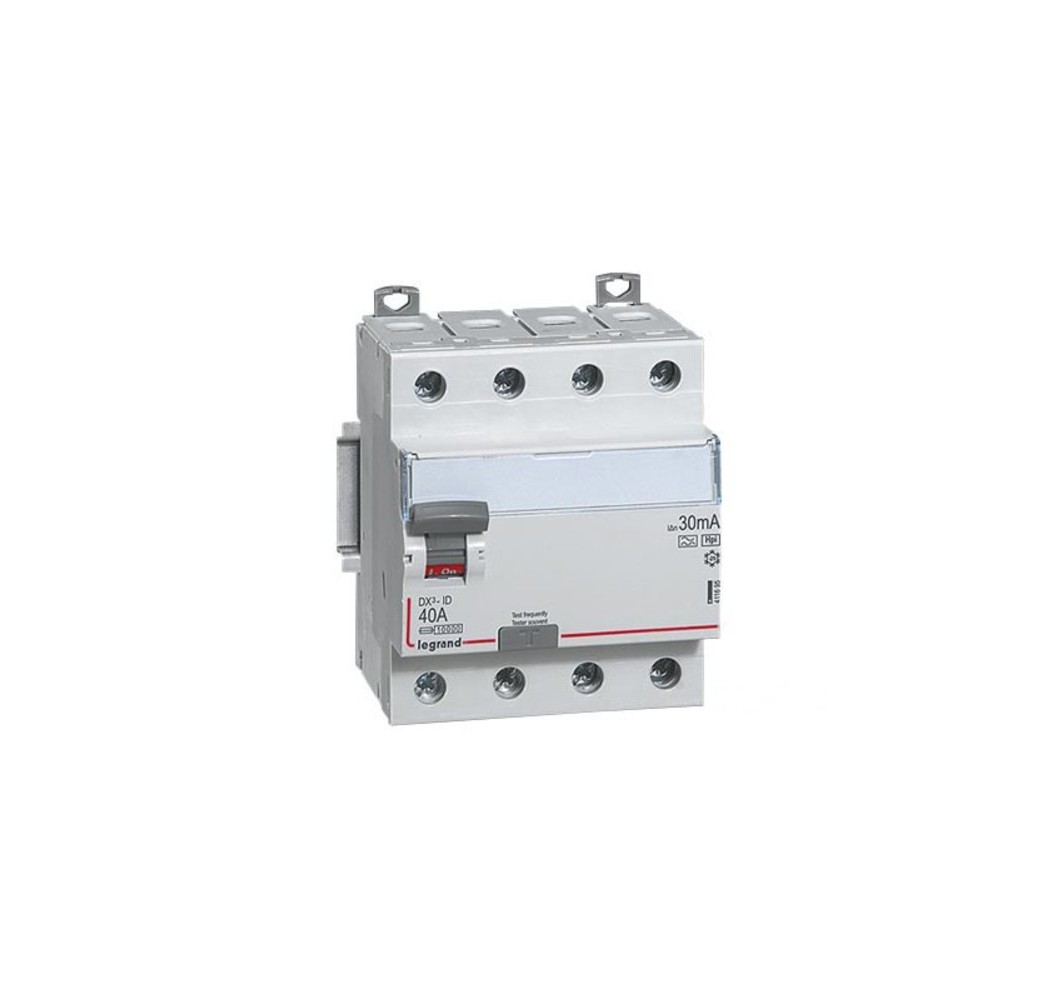

a)    Interruptor o Protector diferencial

Es un dispositivo de protección diseñado para desenergizar un circuito cuando en él exista una falla a tierra. Opera cuando la suma vectorial de las corrientes a través de los conductores del circuito es mayor que un valor preestablecido.

Su principio de funcionamiento está basado en la ley de Kirchhoff que dice que la suma vectorial de las corrientes en un circuito (entrando o saliendo) es igual a cero. En condiciones normales de funcionamiento, estas corrientes suman cero; al existir una falla a tierra que afecte a los conductores activos, por pequeña que sea, esta ley no se cumplirá.

La parte principal del dispositivo diferencial consta de un transformador de corriente de núcleo toroidal; esta forma de núcleo permite un mejor rendimiento del protector. Un devanado en el núcleo capta la corriente de diferencia y, por medio del electro imán, activa la apertura del circuito.
