AC/DC

Imagen
Cuándo el flujo de corriente eléctrica se da en un solo sentido, se conoce como Corriente Continua, generalmente designada con las siglas DC, siglas que vienen del inglés Direct Current, o aunque con menos frecuencia con las siglas del español CC. Cuándo el flujo eléctrico se da en dos sentidos se conoce como Corriente Alterna y se designa generalmente con las siglas AC, del inglés Alternating Current, o con las siglas en español CA. La mayoría de redes eléctricas actuales utilizan corriente alterna, mientras que las baterías, pilas y dinamos generan corriente continua.   La corriente continua o DC: En la naturaleza la electricidad es relativamente rara si se compara con lo cotidiana que es en nuestra vida, sólo es generado por algunos animales y en algunos fenómenos naturales como los rayos. En la búsqueda de generar un flujo de electrones artificial, los científicos se dieron cuenta de que un campo magnético podía hacer a los electrones fluir a través de un cable met

Empalmes

Imagen
Es la unión de 2 o más  cables  de una instalación  eléctrica  o dentro de un aparato o equipo electrónico. Aunque por rapidez y seguridad hoy en día es más normal unir cables mediante clemas (fichas de empalme) y similares, los electricistas realizan empalmes. La realización de empalmes es un tema importante en la formación de los electricistas (y electrónicos) ya que un empalme inadecuado o mal realizado puede hacer  mal contacto  y hacer fallar la instalación. Si la corriente es alta y el empalme está flojo se calentará. El  chisporroteo  o el calor producido por un mal empalme es una causa común a muchos incendios en edificios. Antes de trabajar en la instalación eléctrica de un edificio o de un equipo eléctrico/electrónico se debe tener la formación técnica necesaria. Las normativas de muchos países prohíben por seguridad el uso de empalmes en algunas situaciones. Es común la prohibición de realizar empalmes donde se puedan acumular gases inflamables. Debe consultarse la no

Tipos de cable

Imagen
Un  cable eléctrico  es un elemento fabricado y pensado para conducir electricidad. El material principal con el que están fabricados es con cobre (por su alto grado de conductividad) aunque también se utiliza el aluminio que aunque su grado de conductividad es menor también resulta mas económico que el cobre. Partes de un cable eléctrico Los cables eléctricos están compuestos por el conductor, el aislamiento, una capa de relleno y una cubierta. Cada uno de estos elementos que componen un cable eléctrico cumplen con un propósito que vamos a conocer a continuación: Conductor eléctrico:  Es la parte del cable que transporta la electricidad y puede estar constituido por uno o mas hilos de cobre o aluminio. Aislamiento:  Este componente es la parte que recubre el conductor, se encarga de que la corriente eléctrica no se escape del cable y sea transportada de principio a fin por el conductor. Capa de relleno:  La capa de relleno se encuentra entre el aislamiento y el conductor, se

Toma corriente hembra

Imagen
El  enchufe hembra ,  toma corriente  o  toma de corriente , generalmente se sitúa en la pared, ya sea colocado de forma superficial (“enchufe de superficie”) o empotrado en la pared montado en una caja (“enchufe de cajillo” o “toma corriente empotrado”), siendo este el más común. Como mínimo, constan de dos piezas metálicas, que reciben a sus homólogas macho, para permitir la circulación de la corriente eléctrica. Estas piezas metálicas quedan fijadas a la  red eléctrica  por tornillos o, actualmente con mayor frecuencia, por medio de unas pletinas plásticas que, al ser empujadas, permiten la entrada del hilo conductor y al dejar de ejercer presión sobre ellas, unas chapas apresan el hilo, impidiendo su salida. Enchufe de superficie El enchufe de superficie, en el pasado, ha sido muy utilizado para instalaciones antiguas por su facilidad de  instalación , al no precisar de obras. Sigue siendo utilizado para ampliar (a menudo de manera fraudulenta y peligrosa) las instalaciones pri

Herramientas de de un electricista

Imagen
El trabajo de electricidad requiere de dedicación y cuidado. Si quieres tener herramientas para este tipo de trabajos en casa o vas a ofrecer tus servicios. Te decimos cuales son las 6 herramientas básicas para todo electricista. Pinza universal Sujeta los objetos a manipular de forma segura y firme.  Alicates Su uso es imprescindible en los trabajos eléctricos. Son útiles para sujetar, doblar y cortar cables o alambres. ALICATES PLANOS O PINZAS PLANAS Tienen un pico cuadrado con marcas en su interior y agarraderas ligeramente encorvadas. Se utilizan principalmente para doblar alambre o sujetar piezas. ALICATES DE CORTE Su punta consta de dos piezas de acero afilado que sirven para cortar alambre y elementos metálicos. Destornilladores Son útiles para apretar y aflojar tornillos.  Por lo regular su diámetro es pequeño.  La forma de su cabeza determina el tipo de tornillo a retirar o colocar, los hay: planos, de estrella y de ranura. Pela cable

Como proteger de la electricidad los equipos electrónicos

Imagen
Los problemas en la calidad de la energía generan pérdidas anuales por más de $15 mil millones de dólares, siendo los equipos electrónicos uno de los más afectados. Estos problemas son más comunes de lo que pensamos y definitivamente representan un riesgo inminente para todos nuestros equipos, sin embargo, no siempre estamos conscientes de ello ni le damos la importancia necesaria. ¿Qué pasa si en una de las sucursales de tu empresa, hubo un problema eléctrico y se queman todas las PCs?  Tomar acciones correctivas sería mucho más costoso que haber tomado acciones preventivas ; invirtiendo en equipos de protección eléctrica adecuados, podrás disminuir las posibilidades de daño y pérdidas generados por problemas eléctricos. A continuación, te explicamos a detalle el funcionamiento de cada uno de los equipos que te ayudarán a prevenir riesgos. Reguladores de voltaje Un regulador de voltaje sirve para proteger a los equipos de las constantes variaciones eléctricas y, además,

Ley de watt

Imagen
La Ley de Watt hace referencia a la potencia eléctrica de un componente electrónico o un aparato y se define como la potencia consumida por la carga es directamente proporcional al voltaje suministrado y a la corriente que circula por este . La unidad de la potencia es el Watt. El símbolo para representar la potencia es “P”. Para encontrar la potencia eléctrica (P) podemos emplear las siguientes formulas: Ahora se han superpuesto las variables potencia, corriente y voltaje en un triángulo de potencia. Si la potencia eléctrica es positiva (+P) quiere decir que el componente electrónico está consumiendo energía. Si la potencia eléctrica es negativa (-P) quiere decir que el componente electrónico produce o genera energía (Baterías, generadores…). En la industria se expresa la potencia eléctrica mediante hp(E) que corresponde a caballos de fuerza eléctrico (Electrical horsepower). La equivalencia de esta unidad con el watt es: 1 hp = 745.699 871 582 270 22 W Es

Dispositivos de protección

Imagen

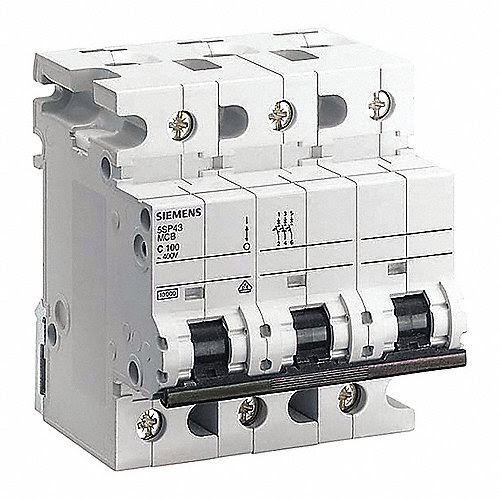

Son dispositivos encargados de desenergizar un sistema, circuito o artefacto, cuando en ellos se alteran las condiciones normales de funcionamiento. Como su nombre lo indica, estos aparatos protegen las instalaciones para evitar daños mayores que redunden en pérdidas económicas. Algunos de ellos están diseñados para detectar fallas que podrían provocar daños a las personas. Cuando ocurre esta eventualidad, desconectan el circuito. Entre una gran variedad de dispositivos de protección, los más utilizados son los “ Interruptores Termomagnético ” o “ Disyuntores ” y los “ Interruptores o Protectores Diferenciales ”. a)     Interruptor Termomagnético o Disyuntor Es un dispositivo de protección provisto de un comando manual y cuya función consiste en desconectar automáticamente una instalación o un circuito, mediante la acción de un elemento bimetálico y un elemento electromagnético, cuando la corriente que circula por él excede un valor preestablecido en un tiempo dado. La pr

Fallas comunes de sistemas eléctricos

Imagen
En muchas ocasiones el coche se nos queda ‘muerto’ sin previo aviso y no sabemos por qué. Lo más seguro es que se trate de fallos en el sistema eléctrico por culpa de la  batería, las bujías, algún fusible  o el  alternador . Aunque también existe la posibilidad  de que sea un   fallo en el motor de arranque . Detectar que el problema del vehículo se debe a alguno de estos factores no es tan difícil como parece. De hecho, incluso en los modelos más modernos, el propio sistema eléctrico nos hará saber qué es lo que falla mediante la correspondiente luz de alarma del salpicadero . Pero, veamos con más detalle los componentes que más fallos en el sistema eléctrico pueden darnos y cómo podremos solventarlo por nuestra cuenta. Bujías.  Estos pequeños aparatos, así como su cableado, son los encargados del inicio de la combustión. Cualquier fallo, y no podremos arrancar el coche. Además, si nos funcionan mal, el ciclo de combustión en el motor (siempre que sea de combustión interna) s

Normas de Seguridad Eléctrica

Imagen
Qué riesgos provoca la electricidad Los riesgos representados por la electricidad son de diversos tipos. Entre ellos merecen citarse: a) La descarga a través de ser humano. b) La producción de un incendio o explosión   El peligro de una descarga de electricidad a través de ser humano Si el individuo no aislado toca uno de los polos de un conductor la electricidad de descargará a tierra a través de su cuerpo. En cambio, si el contacto de realiza simultáneamente con los dos polos del conductor, el cuerpo del individuo servirá para cerrar el circuito. La magnitud del daño producido por una descarga eléctrica depende de la intensidad de la corriente ( amperaje), de la duración de la misma y de la trayectoria recorrida en le cuerpo del sujeto. Dado que en el momento de la descarga eléctrica el individuo pasa a formar parte del circuito hay que tener en cuenta otros factores tales como su mayor o menor conductividad, por ejemplo, el estado de humedad de la piel influye, ya que si ésta

notación de cantidades eléctricas

  permiten representar cantidades muy grandes o muy pequeñas, muy comunes en áreas de la tecnología como la electricidad y electrónica, entre otras. Notación eléctrica  La notación de ingeniería se parece a la notación de científica, sólo que el exponente se expresa en múltiplos de 3. Esto con el propósito de que concuerde con la unidades que comúnmente se utilizan. A x 10 B A: Factor multiplicativo que está entre 1 y 1000. No es necesario poner más ceros, pues se arregla corrigiendo el exponente. B: Exponente que siempre es múltiplo de 3. (3, 6, 9, 12, etc.) Nota: cuando se expresan números menores que 1 (entre 0 y 1) el exponente tiene signo negativo, ejemplo: 0.5 = 2 -1  o la carga del electrón expresada anteriormente. Algunos ejemplos del uso de la notación de ingeniería en electricidad y electrónica Resistencia / Resistor (Ω) 1 kilo ohmio = 1 x 10 3  ohmios 10 mega ohmios = 10 x 10 6  ohmios Corriente eléctrica (A) 5 mili amperios (5 mA) = 5 x 10 -3 Volta

Especificaciones Tecnicas de los Equipos Informaticos

Imagen
Son los documentos en los cuales se definen las normas, exigencias y procedimientos a ser empleados y aplicados en todos los trabajos de construcción de obras, elaboración de estudios, fabricación de equipos, e.t.c    Se especifica si los equipos son armados en terreno o en fabrica o que partes de ellos se arman en cada lugar, además de las pruebas de rutina para cada circuito con el fin de asegurar su apropiado funcionamiento. Se especifica bajo que normas y protocolos se realizaran estas pruebas según el equipo que se esta tratando. Se especifica si estas pruebas estarán sujetas a la inspección previa al despacho por parte del cliente, a menos que este renuncie expresamente a la inspección. Se especifican todos los documentos que se le exigirán a licitante junto con la oferta ofrecida. Se especifican condiciones finales como las cuales que no entregar un listado de excepciones, se considerara que los equipos cumplen en su totalidad con lo exigido en las especificaciones téc

¿Como proteger de la electricidad los equipos electrónicos?

Imagen
Según información de Schneider Electric (2017), los problemas en la calidad de la energía generan pérdidas anuales por más de $15 mil millones de dólares, siendo los equipos electrónicos uno de los más afectados. Estos problemas son más comunes de lo que pensamos y definitivamente representan un riesgo inminente para todos nuestros equipos, sin embargo, no siempre estamos conscientes de ello ni le damos la importancia necesaria. ¿Qué pasa si en una de las sucursales de tu empresa, hubo un problema eléctrico y se queman todas las PCs?   Tomar acciones correctivas sería mucho más costoso que haber tomado acciones preventivas ; invirtiendo en equipos de protección eléctrica adecuados, podrás disminuir las posibilidades de daño y pérdidas generados por problemas eléctricos. A continuación, te explicamos a detalle el funcionamiento de cada uno de los equipos que te ayudarán a prevenir riesgos. Supresor de picos Un supresor de picos o supresor de sobre tensión transitorio, sirve par

Regulador de Voltajes
